pannelli di rottura ATEX
Lo sfogo dell’esplosione rappresenta uno dei sistemi di protezione fondamentali nella sicurezza passiva di un impianto in genere.
Caratteristiche funzionali dei pannelli
Il pannello di rottura è un dispositivo di sfogo non richiudibile che alla pressione di rottura si apre lasciando completamente libera l’area di sfogo.
L’apertura avviene per rottura degli intagli e relativo “sfilamento” del pannello dalla guarnizione di tenuta. La cerniera plastica garantisce la trattenuta del pannello aperto senza alcuna proiezione di parti del pannello o dell’eventuale controtelaio.
Applicazione ed utilizzo
Questo tipo di dispositivo di sicurezza è destinato alla protezione da possibili esplosioni, causate da un repentino aumento della pressione di apparecchi contenenti miscele aria/polvere o aria/gas potenzialmente esplosive come silos, filtri separatori, elevatori, setacci, miscelatori, serbatoi, canali e tubazioni, collettori di polveri, essiccatori, ecc.
Tutti i pannelli di rottura sono dispositivi di sicurezza e sono stati certificati in accordo con la norma UNI EN 14797:2007.

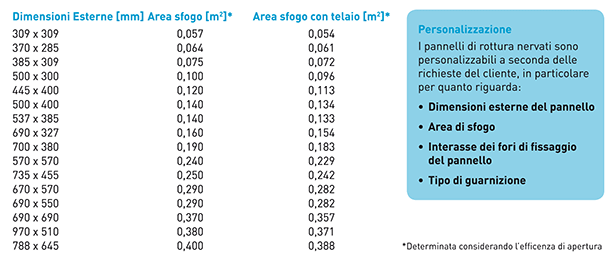

Pannelli di rottura
NERVATI
Specifiche tecniche
Materiale: acciaio ASTM A240 (304L o 316L)
Guarnizione: PTFE
Pressione di rottura: 0,1 bar a 15-25 °C
Max resistenza a vuoto in esercizio: - 0,05 bar
Max resistenza a pressione in esercizio: + 0,05 bar
Efficienza di apertura: 0,95
Certificazione: CE 0588 Ex GD FSA 05 ATEX 1558 X
Valori massimi di utilizzo consentiti:
Kst ≤ 300 bar•m•s-1 Pmax ≤ 10 bar
Kg ≤ 100 bar•m•s-1 Pred, max ≤ 2 bar
Pannelli di rottura
BOMBATI
Specifiche tecniche
Materiale: acciaio ASTM A240 (304L o 316L)
Guarnizione: PTFE
Pressione di rottura: 0,1 bar a 15 - 25 °C
Max resistenza a vuoto in esercizio: - 0,04 bar
Max resistenza a pressione in esercizio: + 0,06 bar
Efficienza di apertura: 0,95
Certificazione: CE 0588 Ex GD FSA 05 ATEX 1558 X
Valori massimi di utilizzo consentiti:
Kst ≤ 300 bar•m•s-1 Pmax ≤ 10 bar
Kg ≤ 100 bar•m•s-1 Pred, max ≤ 2 bar
ACCESSORI PER PANNELLI NERVATI E BOMBATI
Cornice esterna
Realizzata in acciaio al carbonio verniciato, serve per il fissaggio del pannello di rottura all’intelaiatura di supporto
Telaio in contropressione
Realizzato in acciaio al carbonio verniciato, fornisce un adeguato sostegno al pannello di rottura prevenendo la sua attivazione durante il normale funzionamento in depressione.
Con il telaio in contropressione la “massima resistenza a vuoto in esercizio” può essere < -0,05 bar.
L’area di sfogo sarà ridotta dello spazio occupato dal telaio stesso.
Dispositivo di rilevamento apertura
Il dispositivo di rilevamento apertura viene fornito con un sensore di tipo induttivo a forcella certificato Atex II 1GD. Questo sensore rileva la presenza o meno di una linguetta metallica presente all’interno della forcella. La linguetta metallica viene ricavata direttamente dal profilo del pannello, senza dover essere puntata. In questo modo, qualsiasi tipo di cedimento del pannello di rottura può essere rilevato dal sensore.
Il dispositivo di rilevamento apertura:
• è applicabile a tutti i pannelli di rottura
• può essere interfacciato con sistemi di controllo e monitoraggio
• rileva qualsiasi cambiamento/variazione, non solo in caso di esplosione ma anche in caso di principio di apertura
DEFINIZIONI
Efficienza di apertura: rapporto tra l’area di sfogo effettiva e l’area complessiva.
Area di sfogo: area dell’ipotetico dispositivo di venting privo di inerzia che manifesta gli stessi effetti di riduzione di pressione del dispositivo reale.
Kst [bar•m•s-1]: parametro, specifico della polvere, che caratterizza l’esplosività di una polvere e che viene calcolato secondo la legge cubica. È numericamente uguale al valore della velocità massima di aumento della pressione di esplosione da polvere (dp/dt) max, misurata in un contenitore da 1 m³ sotto condizioni di prova specificate.
Kg [bar•m•s-1]: velocità massima di aumento della pressione di esplosione da gas, (dp/dt) max in un volume di 1 m³ sotto condizioni di prova specificate.
Pmax [bar]: massima pressione in un contenitore chiuso durante l’esplosione di un’atmosfera esplosiva polvere/aria, determinata sotto condizioni di prova specificate.
Pred, max [bar]: Valore della soglia di resistenza della struttura.
